DF96


Doosje Valvo DF96

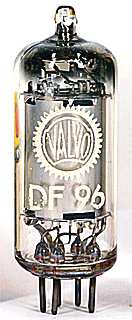

Valvo DF96
Code H, rev 0, Valvo Hamburg

Merknaam Brimar, Mullard, Philips, Valvo
Equivalente types 1AJ4, 1F1, 1F33
Zie ook DF91
RMorg models DF96
Frank's datasheets DF96

Een zeer zuinige miniatuur schermpentode uit 1954 voor gebruik met droge batterijen. Deze buis is ontworpen voor gebruik in draagbare batterijontvangers, en wordt toegepast in r.f. of m.f. versterker schakelingen met variabele versterking. Verschil met de voorganger, de DF91, is het aanzienlijk lagere stroomverbruik (25 mA i.p.v. 50 mA). Bij serievoeding is de gloeidraadspanning 1,3 Volt.

De dunne glazen buis heeft een diameter van maximaal 19 mm en is, zonder de pinnen van de B7G voet, 46 mm lang. De gebruikte Philips type codes zijn H en TE.

Aansluitingen

B7G 1 2 3 4 5 6 7
? f-,g3,s a g2 ic f-,g3,s g1 f+

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm
? 1.4 0.025 85 64 0 1.65 0.55 1,000,000 0.85
