DF97

Philips DF97
1956

Merknaam	Mullard, Philips
Equivalente types	1AN5
Zie ook	DF96
RMorg models	DF97
Frank's datasheets	DF97

De laatste miniatuur schermpentode uit 1954 voor gebruik met droge batterijen. Deze buis is ontworpen om toe te passen in draagbare AM/FM batterijontvangers als m.f. versterker en als mengbuis, ook voor FM. De regelspanning is 0 tot -5 Volt.
Bij serievoeding is de gloeidraadspanning 1,3 Volt.

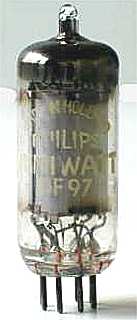

De dunne glazen buis heeft een diameter van maximaal 19 mm en is, zonder de pinnen van de B7G voet, 46 mm lang.

Aansluitingen

B7G	1	2	3	4	5	6	7
?	f-,s	a	g2	g3	f-,s	g1	f+

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	1.4	0.025	85	64	0	1.7	0.55	450,000	0.94	0.25
