DK96


Philips DK96
Code UX, rev 1, M.B.L.E. Brussel, jan 1957

Merknaam Mullard, Philips, RFT, Valvo
Equivalente types 1AB6, 1C3, 1H35, X25
Zie ook DK92
RMorg models DK96
Frank's datasheets DK96

Deze miniatuur heptode uit 1954 is ontworpen als mengbuis voor draagbare batterij ontvangers. De buis is zelfoscillerend en heeft een karakteristiek met variabele versterking. Ten opzichte van de DK92 is het gloeistroomverbruik gehalveerd.

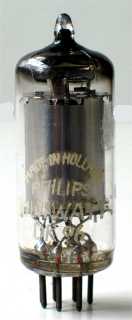

De dunne glazen buis heeft een diameter van 17 mm en is, exclusief de pinnen van de B7G voet, 45 mm lang. De gebruikte Philips type codes zijn UX en M.

Aansluitingen

B7G 1 2 3 4 5 6 7
? f- a g2 g1 g4 g3 f+,g5

Specificaties

Heptode Vh Ah Va Vs Vg mAa mAs ra gm
? 1.4 0.025 85 68 0 0.6 0.14 800,000 0.3
