DL96

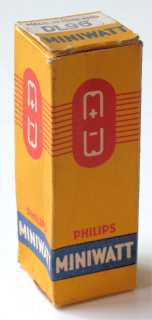

Doosje Philips DL96

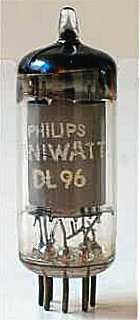

Philips DL96
Code UE, rev 1, M.B.L.E. Brussel Belgie, mrt 1956

Merknaam Mazda, Mullard, Philips, RFT, Telefunken, Valvo
Equivalente types 1P1, 3C4, 3E5, N25
Zie ook
RMorg models DL96
Frank's datasheets DL96

Deze economische miniatuur audio eindpentode van Philips uit 1954 is ontworpen voor gebruik in draagbare batterijontvangers. De gloeidraad heeft een middenaftakking, waardoor de buis tevens geschikt is voor gebruik bij 2,8 V/25 mA en spaarschakeling (1,4 V bij 25 mA). Bij serievoeding is de gloeispanning 1,3 Volt.

De dunne glazen buis heeft een diameter van 17 mm en is, exclusief de pinnen van de B7G voet, 46 mm lang. De gebruikte Philips type code is UE.

Aansluitingen

B7G 1 2 3 4 5 6 7
? f- a g2 - fct,g3 g1 f+

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 1.4 0.05 85 85 -5.2 5 0.9 150,000 1.4 0.6 0.2 10%
