D

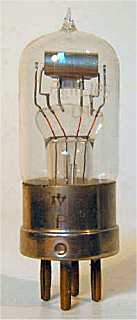

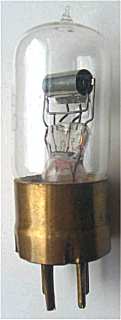

Philips DI
vroege serie
foto Tjabring van Egten


Philips DI
latere serie

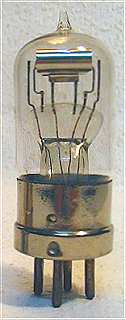

Philips DII

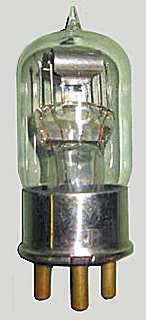

Philips DIII

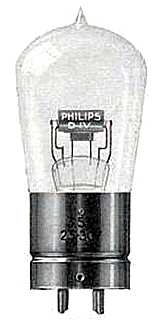

Philips DIV

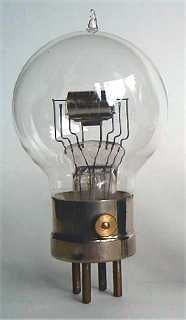

Philips DVI

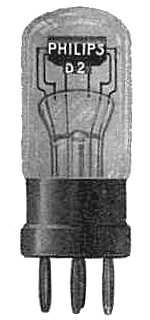

Philips D2

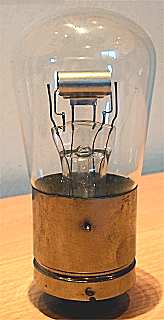

Philips D4

Osram D, 1919

Merknaam Philips
Equivalente types
Zie ook
RMorg models D1, D2, D4, D6, DI, DII, DIII, DIV, DV, DVI
Frank's datasheets D1, D2, D3, D4, D5, D6

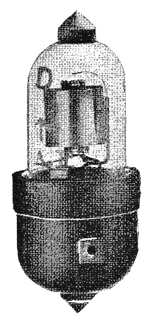

Radio Nieuws, 1 mei 1920



Deze triode voor gebruik in batterij radio apparatuur is door Philips in 1920 geïntroduceerd. De gloeidraad wordt in serie met een gloeistroomregelaar van 6 ohm aangesloten op een 4 volts loodaccu.

Er bestaan verschillende versies, de DI (met Europese huls) en DIV (1923, met Amerikaanse huls) zijn laag-vacuum detector lampen. De verzadigingsstroom is 2,5 mA.
De DII (1920), DIII (1922, Duitse huls) en D V (1923, Amerikaanse huls) zijn hoog-vacuum lampen
De DVI (1923) is de opvolger van de Q, Philips' eerste dubbelrooster lamp.

De glazen ballon heeft een diameter van 30 mm en is, zonder de pennen van de B4 voet, 56 mm lang. De oorspronkelijke prijs was Hfl 9,50 (DI, DII, DIII) en Hfl 7,50 (DIV, DV)

De Osram D uit 1919 is een zacht detectorbuisje, in gebruik bij de Royal Air Force. Gloeidraad is 3 volt bij 0,75 A. De "harde" versie van deze buis is de Osram C uit 1918. Uiterlijk verschil is de diameter van de plaat, deze is bij de D  versie groter.

Aansluitingen

B4 1 2 3 4
? a f f g

UV4 1 2 3 4
? f a g f

Specificaties

Triode Vh Ah Va Vg mAa ra gm
? 3.5 0.5 20-25   2 40,000 0.25
