E424

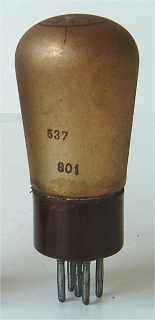

Philips E424
1928

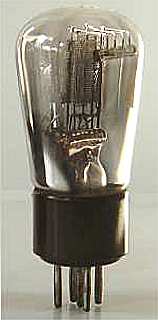

Philips E424 4-pens, foto John Koster


Philips E424

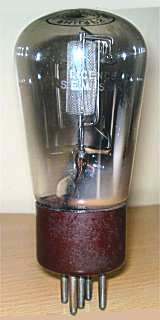

UY5 huls

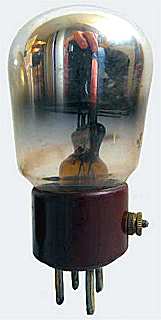

Philips E424
1930

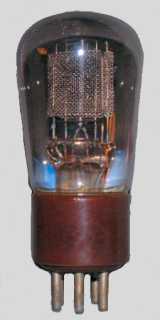

 Philips E424 met cylinderanode, foto Johan Vanloffel

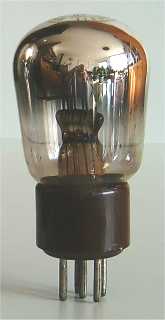

Philips E424, 1934

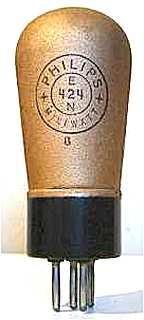

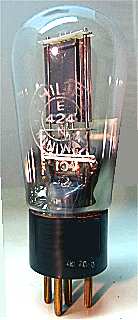

Philips E424N




Philips E424N

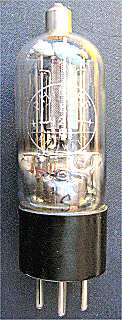

Philips E424R, foto Robert Last

Merknaam Dario, Philips
Equivalente types 164V, 244V, 5-424, A4110, AG495, AL495, DN254, DN284, DW4011, I253, REN1104, REN904, RS4324, T425, W308, W428
Zie ook
RMorg models E424, E424, E424H, E424N, E424R
Frank's datasheets E424, E424N, E424R

Deze vroege triode voor gebruik in transformator-gekoppelde trappen van wisselstroomontvangers is door Philips in 1929 ge´ntroduceerd. Deze lamp is de opvolger van de E415.

Een variant, type E424N (=A4110), heeft een iets hogere versterking: Vg=-3,5, g=2,4 en ra=10k.

De Philips E424R is elektrisch gelijk aan de E424 maar heeft een topaansluiting. Deze is verbonden met het rooster.

De glazen ballon heeft een diameter van 49 mm en is, zonder de pennen van de B5 huls, 86 mm lang. Vanaf 1931 werd de lamp met een gouden afschermlaag geleverd. De door Philips gebruikte type code is KH.

Aansluitingen

B5/4 1 2 3 4 5/sc
? a h h g k

UY5 1 2 3 4 5
? h a g k h

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 4 1 200 -6 6 13,000 1.8 1.5
