E442

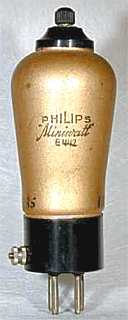

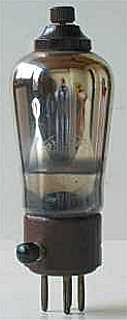

Philips E442, 4 pens

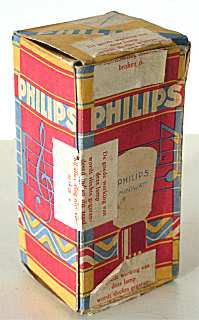

Doosje Philips E442

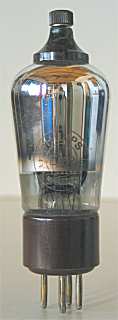

Philips E442, 5 pens, Code rev III

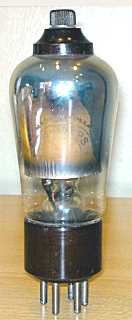

 Philips E442, UY5 huls, made in Australia, foto Johan

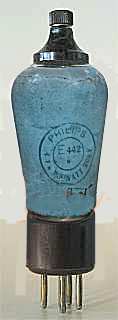

Philips E442, 4 pens, foto Jacob Roschy

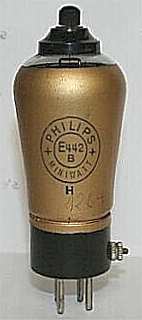

Philips E442B, 4 pens, foto Wolfgang Holtmann

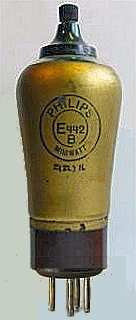

Philips E442B, 5 pens, foto Peter de Boer

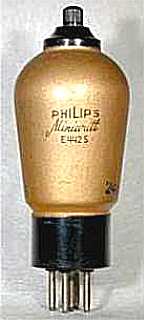

Philips E442S, foto Jacob Roschy


Merknaam Dario, Mullard, Philips, Triotron
Equivalente types 4610, 4A2, 5-442, AS494, CI442, DN2004, DW6, H4100D, I4091, MS4, RENS1204, RS4142, S4150, S4V, TE42, W409
Zie ook F242
RMorg models E442, E442, E442B, E442B, E442S
Frank's datasheets E442, E442S

Deze zeer vroege h.f. screen-grid tetrode voor toepassing in wisselstroomontvangers als h.f. of m.f. versterker is door Philips in 1928 ge´ntroduceerd. Omdat de benodigde B5 huls pas het jaar daarop uitkwam, zijn de eerste series uitgevoerd met een B4 huls voorzien van een aansluitschroefje aan de zijkant.

De glazen ballon heeft een diameter van max. 46 mm en is, zonder de pennen van de B4/B5 huls, 116 mm lang. De oorspronkelijke prijs was Hfl. 12,50.

In 1930 bracht Philips een variant uit onder het typenummer E442S (=H4080D, RENS1204). De specificaties: Ia=4 mA, Vg=-2 V, ra=0.4 M ohms, Vs=60 V, gm=1 mA/V. De E442S heeft een 5-pens huls en een bredere ballon (bedankt Jacques voor de info).

Een andere variant is de E442B.

Aansluitingen

B5 1 2 3 4 5 tc
? g2 h h g1 k a
UY5 1 2 3 4 5 tc
? h a g2 k h g1

Specificaties

Tetrode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 4 1 200 100 -1.3 1.6 0.6 800,000 0.9 1
