E80F

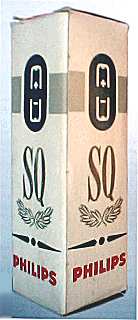

Doosje Philips E80F. Foto Antoine Ketelslegers

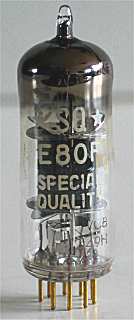

Philips E80F, Heerlen, aug 1959, code VC, rev 8
Merknaam Adzam, Mullard, Philips, RTC, Siemens, Valvo
Equivalente types 6084, CV2729, EF86
Zie ook
RMorg models E80F
Frank's datasheets E80F

Deze SQ audio pentode met lage ruis, lage vervorming en een laag bromniveau is door Philips in 1952 ge´ntroduceerd. De buis heeft een levensduur van 10.000 uur, heeft vergulde pennen en verbeterde ruis- en microfonie eigenschappen t.o.v. de EF86. De ruisweerstand is 40 Kohm, brom maximaal 5 uV RMS.

Toegepast als elektrometer voorversterker is de gloeispanning 4,5 Volt, de anode- en schermspanning 40 Volt en de anodestroom 40 uA. Onder deze condities wordt een roosterstroom van minder dan 0,1 nA gehaald.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 58 mm.

In 1953 kostte deze buis Hfl 15. De Philips productcode is VC.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g2 s k h h a s g3 g1

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.3 250 100 -2 3 0.7 1,500,000 1.8 1.3
