EBC91

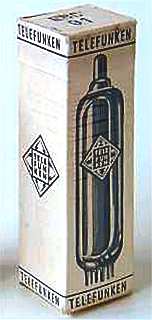

Doosje Telefunken EBC91

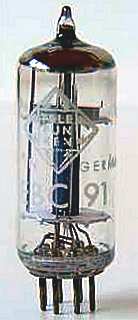

Telefunken EBC91

Merknaam Adzam, Fotos, Grammont, Haltron, Mullard, Philips, Pope, Siemens, Telefunken, Valvo
Equivalente types 6AV6, 6BC32
Zie ook
RMorg models EBC91
Frank's datasheets EBC91

Dit is een standaard dubbeldiode-triode uit 1950 met hoge versterking en een B7G voet. De drie systemen hebben een gemeenschappelijke kathode.

Het glas van deze buis heeft een diameter van 18 mm. De lengte is 48 mm zonder de pinnen van de buisvoet. De gebruikte Philips type codes zijn 3 en 3U.

Aansluitingen

B7G 1 2 3 4 5 6 7
? g k h h ad(2) ad(1) a

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 6.3 0.3 250 -2 1.2 62,500 1.6 0.5
