EBF80

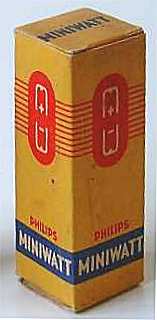

Doosje Philips EBF80

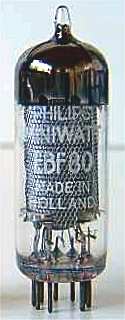

Philips EBF80
Heerlen, jun 1957

Merknaam Dario, Haltron, Mullard, Philips, RFT, RSD, Siemens, Telefunken, Tungsram, Ultron, Valvo, Visseaux
Equivalente types 6N8
Zie ook UBF80
RMorg models EBF80
Frank's datasheets EBF80

De EBF80 is een combinatiebuis uit 1950 met een r.f. pentode en twee detectie diodes. De pentode heeft een variabele versterkingsfactor. De drie systemen hebben een gezamenlijke kathode. De buis werd gebruikt in m.f. en detectietrappen, maar ook in a.f. versterkers.

De buis heeft een diameter van 20 mm en is, exclusief de pinnen van de B9 voet, 58 mm lang. De gebruikte Philips produktiecodes zijn 4R en MT.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g2 g1 k,s h h a ad(1) ad(2) g3

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.3 250 85 -2 5 1.75 1,400,000 2.2 1.5
