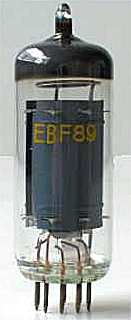

EBF89


Doosje RFT EBF89


RFT EBF89

Merknaam Lorenz, Mullard, Philips, RFT, Siemens, Telam, Telefunken, Tesla, Tungsram, Valvo
Equivalente types 6DC8, 6FD12
Zie ook 19DC8, 19FL8, UBF89
RMorg models EBF89
Frank's datasheets EBF89

De EBF89 is een combinatiebuis uit 1956 met een r.f. pentode en twee detectie diodes. De pentode heeft een variabele versterkingsfactor. De drie systemen hebben een gezamenlijke kathode. De buis werd gebruikt in m.f. en detectietrappen.

De buis heeft een diameter van 20 mm en is, exclusief de pinnen van de B9 voet, 57 mm lang. De gebruikte Philips produktiecode is G3.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g2 g1 k,s h h a ad(1) ad(2) g3

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm
? 6.3 0.3 250 100 -2 9 2.7 900,000 4.5
