EBL21
|
|
|
| Merknaam | Albis, Brown Boveri, Philips, PWLR, Telam, Tesla, Tungsram |
| Equivalente types | EBL71 |
| Zie ook | UBL21, UBL71 |
| RMorg models | EBL21 |
| Frank's datasheets | EBL21 |

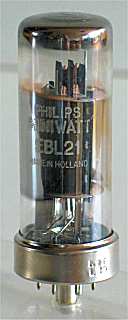

Er bestaan relatief weinig combinatiebuizen met dubbele diode plus eindpentode. Deze buis uit 1941 heeft een gemeenschappelijke kathode en de diodes zijn bedoeld voor signaal gelijkrichting in een detector of AGC schakeling.
Variant is de Siemens EBL21 uit 1950, deze heeft een nippel bovenaan. Albis (Zwitserland) maakte in 1945 een beperkt aantal stalen EBL21 buizen.
De omhulling heeft een diameter van 32 mm en een lengte, exclusief de pinnen van de loctal voet, van 76 mm. De gebruikte Philips produktiecode is K7.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 6.3 | 0.8 | 250 | 250 | -6 | 36 | 4.5 | 50,000 | 9 | 11 | 4.5 | 10% |
