ECC81

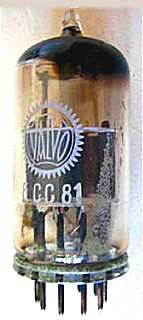

Valvo ECC81, Philips code Y4B

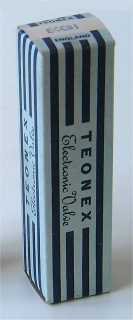

Doosje Teonex ECC81

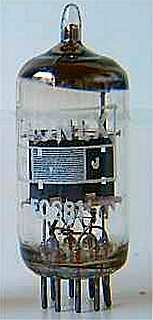

Teonex ECC81


Merknaam Adzam, AEG, Haltron, JJ, Lorenz, Marconi, Mullard, Philips, Pope, RFT, Siemens, Standard, Sylvania, Telefunken, Tronal, Tungsram, Valvo, WF, Zaerix
Equivalente types 12AT7, 2406, 2407, 6060, 6201, 6208, 6211, 6679, 7492, 7728, A2900,  B152, B309, B739, CC81E, CV4024, CV455, CV5212, CV8154, CV9859, E81CC, ECC801, M8162
Zie ook
RMorg models E81CC, ECC81
Frank's datasheets ECC81, ECC81WA

Deze dubbeltriode uit 1952 is ontworpen als oscillator, mixer en versterker in TV's en FM radio's. Beide systemen zijn gescheiden uitgevoerd, de gloeidraad heeft een middenaftakking waarmee de buis tevens geschikt is voor een gloeispanning van 12,6 Volt.

De E81CC is de long-life versie van de ECC81.

De buis heeft een diameter van 21 mm en de lengte is 48 mm exclusief de pennen van de B9A huls. De gebruikte Philips produktcodes zijn Tk, VF en Yk.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(2) g(2) k(2) h h a(1) g(1) k(1) hct


Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 6.3 0.3 250 -2 10 12,000 5 2.5
