ECC83

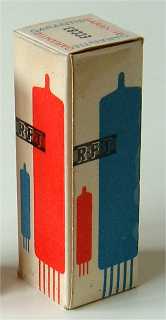

Doosje RFT ECC83

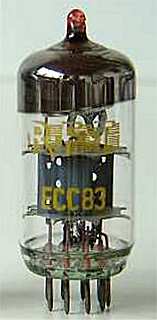

RFT ECC83

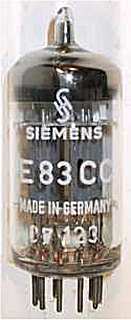

Siemens E83CC

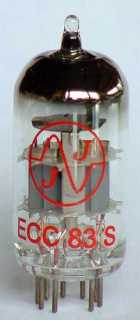

JJ ECC83S

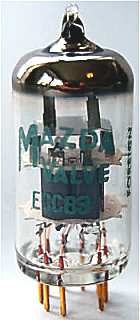

Mazda ECC83 goldpin

Merknaam Adzam, Amperex, Dario, Daystrom, Haltron, JJ, Mazda, Mullard, Orion, Philips, RFT, Siemens, TeKaDe, Telam, Telefunken, Teonex, Tesla, Tungsram, Valvo
Equivalente types 12AX7, 6681, 7025, B339, CV4004, CV4110, CV492, E83CC, ECC803, ECC803S, M8137
Zie ook 6AX7, ECC808, UCC83
RMorg models E83CC, ECC83, ECC83S
Frank's datasheets E83CC, ECC83, ECC83S

Deze dubbeltriode uit 1954 is speciaal ontworpen voor audio toepassingen. De ECC83 heeft een hoge versterkingsfactor van 100. De buis wordt nog steeds toegepast in (dure) hedendaagse Hi-Fi audio versterkers. In het klassieke Philips ontwerp uit de jaren '50 en '60 worden de twee triodes gebruikt als tweede versterkertrap en kathode gekoppelde fasedraaier. Deze fasedraaier was noodzakelijk om de balanseindtrap op de juiste wijze aan te sturen.

De gloeidraad heeft een middentap, zodat de buis ook geschikt is voor een gloeispanning van 12,6 Volt.

De E83CC ofwel 6681 is een long-life variant. De ECC83S is een speciaal ontworpen buis voor Hi-Fi versterkers. Deze buis heeft vergulde roosters, en is ge´ntroduceerd in het jaar 2000 door JJ (was Tesla).

Een militaire versie is de ECC83WA (CV4004).

De buis heeft een diameter van 21 mm en de lengte is 48 mm exclusief de pinnen van de B9A voet. De gebruikte Philips type codes zijn mC, I6, f9 en Hf.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(2) g(2) k(2) h h a(1) g(1) k(1) hct


Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 6.3 0.3 250 -2 1.2 62,500 1.6 1
