ECC85

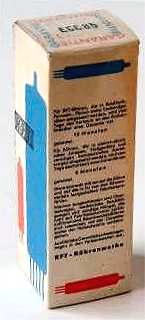

Doosje RFT ECC85

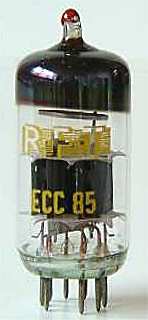

RFT ECC85

Merknaam Dario, EI, Haltron, Mullard, Philips, Pope, RFT, Siemens, Telam, Telefunken, Tesla, Tungsram, Valvo
Equivalente types 6AQ8, 6L12, B719, ECC865
Zie ook HCC85, PCC85, UCC85
RMorg models ECC85
Frank's datasheets ECC85

De ECC85 uit 1954 is een dubbele triode voor toepassingen in verschillende televisie schakelingen. Deze buizen zijn gebruikt in televisie tuners voor band III als r.f. versterker en oscillator, maar ook als a.f. versterker. De constructie bestaat uit twee geperste doosvormige anodes met daartussen een elektrostatische afscherming. Binnenin de anodedoos bevindt zich een platte kathode en een fijnmazig rooster.

De glazen buis heeft een diameter van 20 mm en is, zonder de B9A pinnen, 48 mm lang. De gebruikte Philips produktiecodes zijn tP en tU.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(2) g(2) k(2) h h a(1) g(1) k(1) s

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss f.max
? 6.3 0.435 250 -2.3 10 9,700 5.9 2.5 200
