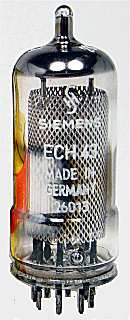

ECH43

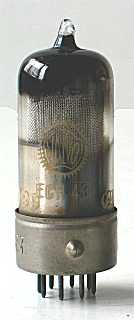

Valvo ECH43
Code PC, rev 1, 1947, Hamburg

Merknaam Philips, Pope, Valvo
Equivalente types 6C1Q, CV3888, ECH42
Zie ook 141TH, X142, 14K7, ECH41
RMorg models ECH43
Frank's datasheets ECH43

De ECH43 is een op microfonie geselecteerde ECH42 uit 1950. Deze triode-hexode combinatie buis werd vooral gebruikt in VHF voorzetapparaten, die nogal gevoelig zijn voor microfonie. Beide systemen hebben een gemeenschappelijke kathode.

De buis heeft een diameter van 20 mm, de lengte is 52 mm exclusief de pinnen van de B8A voet. De gebruikte Philips produktiecode is PC.

Aansluitingen

B8A 1 2 3 4 5 6 7 8
? h a a(t) g3,g(t) g2,g4 g1 k h

Specificaties

Hexode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.23 250 85 -2 3 3 >1,000,000 0.75 1.5
Triode Va mAa Pdiss
? 150 5.1 0.8
