ECL82
|
|
|
| Merknaam | Adzam, Brimar, Dario, Lorenz, Mazda, Mullard, Philips, Polam, RCA, RFT, Siemens, Telam, Teonex |
| Equivalente types | 6BM8, 6f3p, 6PL12 |
| Zie ook | PCL82, UCL82 |
| RMorg models | ECL82 |
| Frank's datasheets | ECL82 |
Deze combinatie triode-pentode uit 1956 is ontworpen voor gebruik in enkelvoudige audio versterkers en voor televisie frame oscillator en -eindbuis toepassingen.

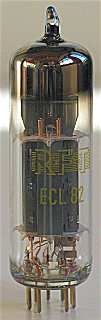

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 68 mm lang. De gebruikte Philips type codes zijn fK en 0G.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 6.3 | 0.78 | 250 | 250 | -22.5 | 28 | 5.5 | 25,000 | 5.0 | 7 | 3.4 | 10% |
| Triode | Va | mAa | ra | gm | Pdiss |
| ? | 100 | 3.5 | 28,000 | 2.5 | 1 |
