EF183

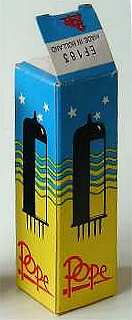

Doosje Pope EF183

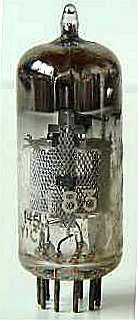

Pope EF183
Code I4, rev 5, Sittard, mrt 1961, week 1

Merknaam Adzam, Brimar, Inter, Lorenz, Mazda, Mullard, Philips, Polam, Pope, RFT, Siemens, Sylvania, Telam, Telefunken, Teonex, Toran, Tungsram, Ultron
Equivalente types 6EH7, 6k13p
Zie ook XF183
RMorg models EF183
Frank's datasheets EF183

De EF183 is een m.f. regelpentode uit 1961, die vooral werd toegepast in televisie ontvangers. Het rooster is uitgevoerd als spanrooster.

De buis heeft een diameter van 20 mm en is, exclusief de pinnen van de B9 voet, 52 mm lang. De gebruikte Philips produktiecode is I4.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? k g1 k h h s a g2 g3

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.3 200 90 -2 12 4.5 500,000 12.5 2.5
