EF43

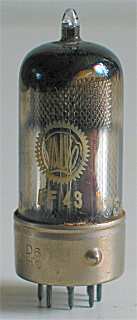

Valvo EF43, code UH, rev 1, Valvo Hamburg

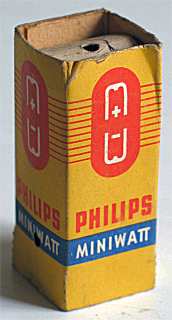

Doosje Philips EF43

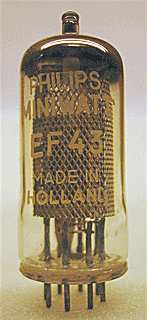

Philips EF43, foto Peter Lameijn
Merknaam Lorenz, Philips, Siemens, Valvo
Equivalente types
Zie ook UF43
RMorg models EF43
Frank's datasheets EF43

Deze steile Philips regelpentode uit 1950 wordt toegepast in h.f., m.f. en breedband schakelingen. Het regelbereik loopt tot -28 Volt.

De glazen buis heeft een diameter van 21 mm en is, zonder de pinnen van de B8A voet, 54 mm lang. De gebruikte Philips productcode is UH.

Aansluitingen

B8A 1 2 3 4 5 6 7 8
? h a s g3 g2 g1 k h

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.33 250 150 -2 15 3.5 500,000 6.4 3.5
