EF804

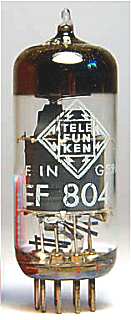

Telefunken EF804

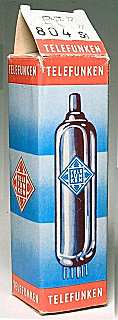

Doosje EF804S

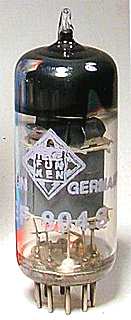

Telefunken EF804S

Merknaam Heinz & Kaufman, Telefunken
Equivalente types
Zie ook EF86
RMorg models EF804, EF804S
Frank's datasheets EF804, EF804S

Deze audio pentode met zeer lage ruis, lage vervorming en een laag bromniveau is door Telefunken ge´ntroduceerd in 1951. Het is de long-life uitvoering van de EF86, maar met een andere pen layout.

De versie EF804S heeft vergulde pinnen en verbeterde ruis- en microfonie eigenschappen. De gloeistroom is gereduceerd tot 170 mA.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 48 mm.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g3 s k h h s a g2 g1

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.2 250 140 -2 3 0.55 2,500,000 1.85 1
