EF85

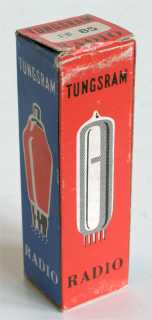

Doosje Tungsram EF85

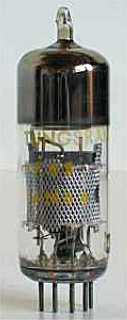

Tungsram EF85
Code Y3, rev F, La Radiotechnique Chartres, okt 1958

Merknaam Haltron, Hoges, Lorenz, Mazda, Mullard, Philips, Pope, RFT, Siemens, Telefunken, Toran, Teonex, Tungsram, Valvo
Equivalente types 6BY7, CV1375
Zie ook UF85
RMorg models EF85
Frank's datasheets EF85

De EF85 is een r.f./m.f. pentode uit 1951 met een variabele versterkingsfactor. De buis kan worden gebruikt in afgestemde versterkers tot 50 MHz.

De buis heeft een diameter van 20 mm en is, exclusief de pinnen van de B9 voet, 52 mm lang. De gebruikte Philips produktiecodes zijn Y3 en mm.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? k g1 k h h s a g2 g3

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.3 250 100 -2 10 2.5 600,000 6 2.5
