EF86

Doosje Pope EF86

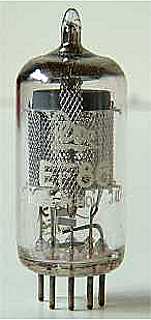

Pope EF86
Code 8Y, rev 5, M.B.L.E. Brussel, jun 1967, week 4
Merknaam AEG, GEC, Haltron, Lorenz, Mullard, Philips, Pope, RFT, RSD, RWN, Siemens, Sonotone, Svetlana, Telefunken, Tonex, Tungsram, Ultron, Valvo
Equivalente types 6267, 6J32P, CV2901, CV4085, E80F, EF806
Zie ook EF40, EF804, PF86, UF86
RMorg models EF86
Frank's datasheets EF86

Deze audio pentode met lage ruis, lage vervorming en een laag bromniveau is door Philips in 1954 ge´ntroduceerd. Het is de opvolger van de EF40. Verschil met de EF40 is een ingebouwde statische afscherming en een bifilair gewikkelde gloeidraad.

De versie EF86S heeft vergulde pinnen en verbeterde ruis- en microfonie eigenschappen.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 48 mm. De gebruikte Philips produktiecodes zijn tE, 8Y en 9r.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g2 s k h h a s g3 g1

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.2 250 140 -2 3 0.55 2,500,000 1.85 1
