EF89

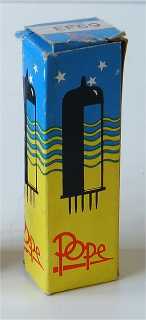

Doosje Pope EF89

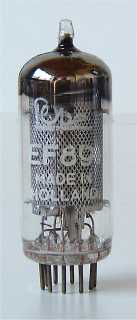

Pope EF89
Heerlen, Code tR, nov 1958

Merknaam Adzam, Belvu, EI, Haltron, Lorenz, Mazda, Mullard, Philips, Pope, RFT, Telam, Telefunken, Tungsram, Valvo
Equivalente types 6DA6
Zie ook UF89
RMorg models EF89, EF89F
Frank's datasheets EF89

De EF89 is een r.f./m.f. pentode uit 1954 met een variabele versterkingsfactor. De buis kan worden gebruikt in afgestemde versterkers tot 50 MHz. De EF89 is de opvolger van de EF85, met een hogere versterking.

De buis heeft een diameter van 20 mm en is, exclusief de pinnen van de B9 voet, 52 mm lang. De gebruikte Philips produktiecodes zijn mJ en tR, de weerstand van de gloeidraad is 4,7 ohm.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? s g1 k h h s a g2 g3

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.2 250 100 -2 9 3 900,000 3.6 2.25
