EL1


Telefunken EL1neu

Merknaam Mullard, Philips, Telefunken
Equivalente types
Zie ook CL1, VL1
RMorg models EL1, TEL1
Frank's datasheets EL1

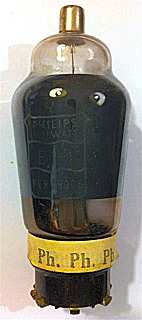

De EL1 is een 5 Watt Philips eindpenthode met topaansluiting uit 1934. Deze lamp is ontwikkeld voor gebruik in autoradio's.

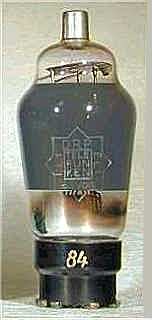

In 1936 wordt door Telefunken de verbeterde EL1neu geintroduceerd, deze is 8 Watt en geeft een vermogen af van 3,6 Watt/10%.

Aansluitingen
P 1 2 3 4 5 6 7 8 tc
? - h h k,g3 - - g2 a g1

Specificaties

Penthode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 6.3 0.4 250 250 -19 32 3.3 48,000 2.6 8 2.8 10%
