EL5

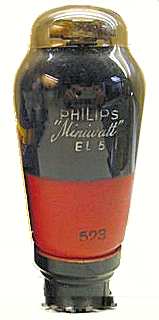

Philips EL5
foto Jacob Roschy


Doosje Tungsram
TEL5

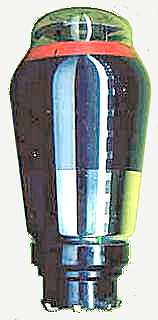

Tungsram TEL5


Merknaam Philips, Telefunken, TrioTron, Tungsram, Valvo
Equivalente types TEL5
Zie ook 4689, AL5
RMorg models EL5, EL5/375, TEL5
Frank's datasheets EL5, EL5/375

Deze 18 Watt output pentode voor klasse AB balans eindtrappen is door Philips in 1937  geïntroduceerd.

Variant is de EL5/375 met een hogere toegestane spanning van 375 volt.
Tungsram noemde haar EL5 soms TEL5.

De domevormige glazen ballon, soms aan de onderzijde rood geverfd, is 49 mm in diameter en is, de pinnen van de P voet niet meegerekend, 120 mm hoog.

Aansluitingen

P 1 2 3 4 5 6 7 8
? - h h k,g3,s - g1 g2 a

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout d
? 6.3 1.35 250 250 -16 72 7.5 33,000 7 18 7.7 10%
