EL84

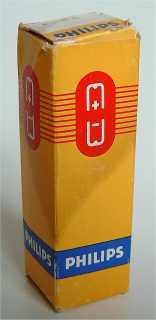

Doosje Philips EL84

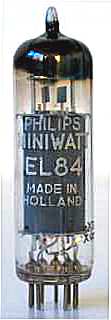

Philips EL84
Code rX, rev 3, Philips Sittard, nov 1959

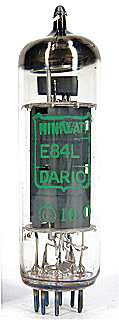

Dario E84L

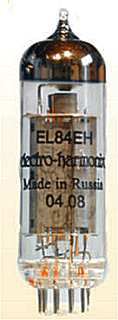

Electro-Harmonix EL84EH

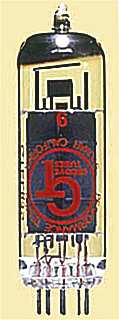

Groove EL84S




Merknaam AEG, Colomor, CVC, Dario, EI, Electro-Harmonix, Electron, GEB, Groove, Haltron, JJ, Lorenz, Mullard, Orion, Philips, Polam, RFT, RSD, RTC, Sovtek, Sylvania, Telam, Telefunken, Teonex, Tesla, Tronal, Tungsram, Valvo, Zaerix
Equivalente types 6BQ5, 6P15, 7320, CV10321, CV2975, CV8069, E84L, EL84M, N709
Zie ook 10BQ5, 10GK6, 16GK6, 29GK6, 6GK6, PL84, SV83, UL84
RMorg models E84L, EL84, EL84F
Frank's datasheets E84L, EL84, EL84F

Deze eindpentode is ontworpen voor gebruik in audio versterkers, en is in 1953 door Philips ge´ntroduceerd. In een balansschakeling wordt een vermogen van 10 tot 17 Watt geleverd. Tien watt guitaarversterkers uitgevoerd met 2 x EL84 in balans geschakeld zijn nog steeds populair.

Varianten zijn de E84LS (Teslovak Hi-Fi), EL84N (dit is de Svetlana SV83, maximale g2-spanning 200V) en de EL84S (Hi-Fi uitvoering). SQ uitvoeringen zijn de E84L (=7320) en de EL84M. De EL84F is een Franse variant, de EL84EH een verstevigde Russische buis.

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 68 mm lang. De gebruikte Philips type codes zijn kM, Xr en rX, de weerstand van de gloeidraad is 1,1 ohm.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? ic g1 k, g3 h h ic a ic g2


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 6.3 0.76 250 250 -7.3 48 5.5 38,000 11.3 12 5.7 10%
