EL86


Doosje Pope EL86





Pope EL86
Code MI, rev F, M.B.L.E. Brussel, jul 1964, week 1

Merknaam Amperex, Edicron, Haltron, Mullard, Philips, Polam, Pope, RFT, Siemens, Standard, Telam, Telefunken, Tungsram, Valvo
Equivalente types 6CW5
Zie ook EL84, PL82, PL84, UL84
RMorg models EL86
Frank's datasheets EL86, EL86F

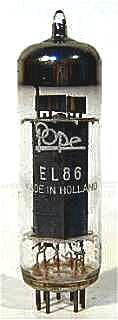

Deze eindpentode is ontworpen voor gebruik in audio en TV raster eindversterkers, en is in 1956 door Philips ge´ntroduceerd. De buis is geschikt voor relatief lage anodespanningen, en is in dit opzicht gelijkwaardig aan de PL84 en UL84. De EL86 werd toegepast in de fameuze Philips transformatorloze balansversterkers in 'single-ended push-pull' schakeling (zie Philips AG9014), maar ook in serie-regulator schakelingen.

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de noval pennen, 68 mm lang. De gebruikte Philips produktcodes zijn 2f en MI, de weerstand van de gloeidraad is 1,4 ohm.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? ic g1 k,g3 h h ic a ic g2


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 6.3 0.76 170 170 -12.5 70 5 23,000 10 12 5.3 10%
