EL95

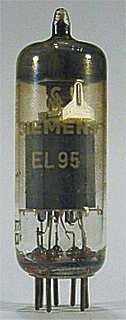

Siemens  EL95

Merknaam Amperex, Mullard, Philips, RWN, Siemens, Telefunken, Ultron, Valvo
Equivalente types 6DL5
Zie ook EL42, PL95
RMorg models EL95
Frank's datasheets EL95

Deze eindpentode uit 1955 heeft voldoende uitgangsvermogen voor toepassing in een eindtrap van een gemiddelde huiskamerradio. Oorspronkelijk ontworpen voor gebruik in autoradio's met trilleromvormer.

De smalle buis heeft een diameter van 17 mm en is 52 mm lang, exclusief de pennen van de B7G huls. De gebruikte Philips produktiecode is SI, de weerstand van de gloeidraad is 4,9 ohm.

Aansluitingen

B7G 1 2 3 4 5 6 7
? g1 k,g3 h h a g2 g1

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 6.3 0.2 250 250 -9 24 4.5 80,000 5 6 2.3 10%
