EM34

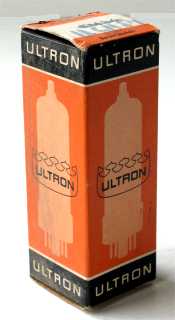

Doosje Ultron EM34

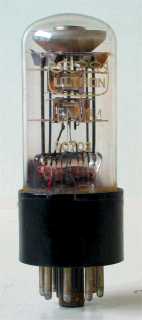

Ultron EM34

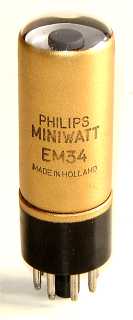

Philips EM34

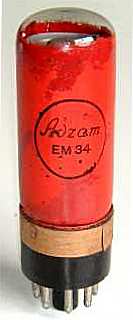

Adzam EM34
H.M.V., jan 1952
Code Km, rev 4, M.B.L.E. Brussel


Bij Cifte ook verkrijgbaar in geelgroen


De EM34 in werking: boven de 16 V, onder de 5 V indicatie

Merknaam Adzam, Cifte, Dario, Mazda, Mullard, Philips, Pope, Siemens, Telam, Ultron, Valvo, Zaerix
Equivalente types 6AF7, 6CD7, CV394, EM35
Zie ook 12CD7, EM4, HM34, UM34, UM4
RMorg models EM34, MEM34
Frank's datasheets EM34

De EM34 is een dubbelwerkend afstemoog ("Magic Eye") uit 1946. Het is in gebruik als hulpmiddel bij het afstemmen en als nul-indicator bij meetinstrumenten. Het meetbereik is  0 - 5 volt en 0 - 16 volt. De indicator zelf is zichtbaar via de bovenzijde van de lamp.

Cifte en Dario (Philips France) produceerden een EM34 met geelgroen lichtbeeld.

De glazen buis heeft een diameter van 26 mm en een lengte van 72 mm, exclusief de pennen. De hartlijn van de 5V indicator ligt tussen pen 5 en 6. De gebruikte Philips productcode is Km.

Aansluitingen

IO 1 2 3 4 5 6 7 8
? - h a1 g t a2 h k

Specificaties

CRT Vh Ah Va Vg mAa mAt
? 6.3 0.2 250 0 0.2 2
