EM71 - EM72
|
|

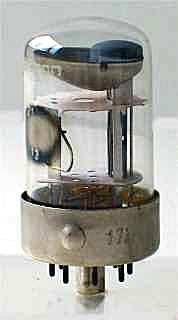

Lichtbeeld van de EM71 |
|
Ormatron EM71 |
|
| Merknaam | Brimar, Lorenz, Ormatron, RSD, Standard Electric, Telestar, Tungsram |
| Equivalente types | EM72 |
| Zie ook | EM80, HM71 |
| RMorg models | EM71, EM71a, EM72 |
| Frank's datasheets | EM71, EM71a, EM72 |
De EM71 is een afstemoog uit 1953 met een waaiervormig scherm. Het is daarmee de voorloper van de EM80. Het meetbereik is 0 -20 Volt. De indicator zelf is zichtbaar via de bovenzijde van de buis. De schaduwhoek is maximaal 120 gr.
Varianten zijn de EM71A en de EM72. Deze laatste buis is bedoeld voor minimum-maximum metingen.
Aansluitpen 3 is verbonden met een 2e rooster, deze pen ligt normaal aan de 0 Volt.
De glazen buis heeft een diameter van 28 mm en een lengte van 52 mm. De hartlijn van de indicator ligt boven pen 3 en 8.
Aansluitingen
 |
|
Specificaties
| CRT | Vh | Ah | Va | Vg | mAa | mAt | Pdiss |
| ? | 6.3 | 0.3 | 250 | 0 | 0.5 | 2.5 | 0.5 |
