EM80
|
|
 |
|
|

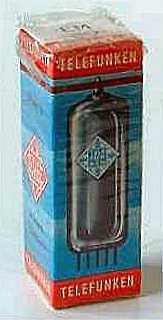

Doosje Telefunken EM80 |
Telefunken EM80 |
|
| Merknaam | Adzam, Amperex, Haltron, Lorenz, Mullard, Philips, RWN Neuhaus, Siemens, Telam, Telefunken, Tesla, Tungsram, Ultron, Valvo, Waldorp |
| Equivalente types | 65ME, 6BR5, 6E1p, CV1352 |
| Zie ook | 19BR5, 6M40, EM81, EM85, UM80 |
| RMorg models | EM80 |
| Frank's datasheets | EM80 |

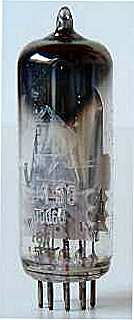

Het EM80 afstemoog is in 1953 door Philips op de markt gebracht. De indicator is zichtbaar door de zijkant van de buis en bestaat uit een U-vormig schermpje waarop 2 schaduwzones in waaiervorm zichtbaar zijn. Het meetbereik van de EM80 is 0 - 20 Volt. De as van het schermpje is tussen pin 1 en pin 2 van de noval sokkel.
De glazen buis heeft een diameter van 20 mm en een lengte van 57 mm. De door Philips gebruikte produktiecode is r8.
De Tungsram EM80 heeft een afwijkend lichtbeeld, bij dit merk is bij een zwakke zender het beeld donker, en licht het naar buiten toe op bij een sterke zender.
Aansluitingen
 |
|
Specificaties
| CRT | Vh | Ah | Va | Vg | mAa |
| ? | 6.3 | 0.3 | 250 | -1 | 0.48 |
