EM84




De EM84 in werking

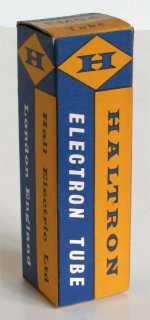

Doosje Haltron EM84

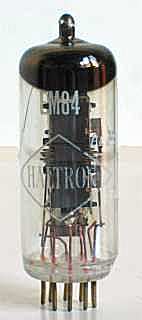

Haltron EM84

Merknaam EI, Euro Valve, Haltron, JJ, Lorenz, Mazda, Mullard, Philips, Pope, RFT, RSD, RWN, Siemens, Staar, Standard, Telefunken, Tungsram, Valvo
Equivalente types 6e3p, 6FG6, CV5434, EM840
Zie ook EM87, PM84, UM84
RMorg models EM84, EM84A, EM84a
Frank's datasheets EM84, EM84a

De EM84 afstemindicator is in 1959 door Philips op de markt gebracht. De indicator is zichtbaar door de zijkant van de buis en bestaat uit een verlichte rechthoekige strook fosfor van 21 mm lengte op de binnenzijde van het glas waarop in het midden een schaduwzone zichtbaar is. Het meetbereik van de EM84 is 0 - 22 Volt. De as van het schermpje is recht boven pin 7 van de noval sokkel.

De EM84a is een variant met een meetbereik van 0 - 10 Volt en een gloeistroom van 0,27 A.

De glazen buis heeft een diameter van 20 mm en een lengte van 68 mm. De door Philips gebruikte type codes zijn VS en fY.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g ic k h h t defl ic a

Specificaties

CRT Vh Ah Va Vg mAa
? 6.3 0.21 250 -1 0.45
