EZ80


Doosje RFT EZ80

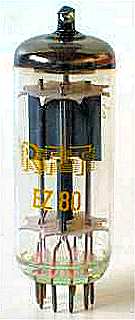

RFT EZ80

Merknaam Amperex, Brimar, Belvu, Dario, EI, Lorenz, Mazda, Mullard, Philips, Pope, RFT, Telefunken, Teonex, Tesla, Tungsram, Ultron, Valvo, WF, Zaerix
Equivalente types 6V4, CV1535
Zie ook EZ81
RMorg models EZ80
Frank's datasheets EZ80

Deze dubbelzijdige gelijkrichter is door Philips in 1953 op de markt gebracht. De minimale serieweerstand is 125 ohm/250V tot 300 ohm/350V, de maximale capaciteit is 50 uF.

De spanningsvastheid van de kathode isolatie is ongewoon hoog, n.l. 500 volt (positieve kathode).

De glazen buis heeft een diameter van 20 mm en is 58 mm lang exclusief de pinnen, de gebruikte Philips productiecodes zijn kB, kC, m0 en SB.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(1) ic k h h ic a(2) ic ic

Specificaties

Rectifier Vh Ah Va mAa
? 6.3 0.6 350 90
