E

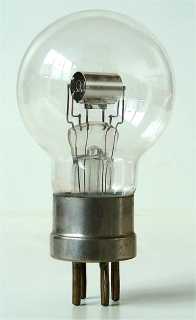

Philips E, 1923


Doosje Philips E

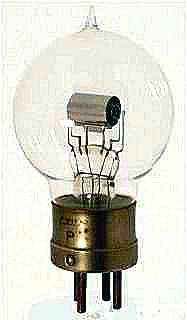

Philips E, 1924

Merknaam Dario, Philips
Equivalente types
Zie ook R, TM
RMorg models E, E
Frank's datasheets E

Deze zeer vroege hoog-vacuum triode is door Philips ge´ntroduceerd in april 1922. Deze lamp was bedoeld voor algemene doeleinden die een wat groter vermogen vereisen (tot 200 Volt / 20 mA) of als zend-ontvang lamp.

De glazen ballon is maximaal 55 mm in diameter en is, de pennen van de B4 huls niet meegerekend, 85 mm hoog. De verkoop-prijs van deze lamp was Hfl 9,50, in 1925 was dit gezakt tot Hfl 3,75

Er zijn ook lampen geproduceerd voor serievoeding, op de ballon staat het woord "serie" met de stroomsterkte. Deze soort kon ook worden geleverd met een losse draadweerstand voor gebruik met een 6 Volt accu.

De eerste serie had een B3 huls met zijaansluiting voor het rooster. Tot 1923 werd de ballon en de messing huls met roze kit aan elkaar gezet, in 1923 veranderde dit in een vernikkelde huls en witte kit. In 1924 is dit weer gewijzigd in zwarte kit. In 1924 verdwijnt ook het puntje op de ballon.

Aansluitingen

B4 1 2 3 4
? a f f g

UX4 1 2 3 4
? f a g f

Specificaties

Triode Vh Ah Va Vg mAa ra gm
? 4 0.68 200 -9 1.7 25,000 0.4
