FC4


Mullard FC4

Merknaam Mullard
Equivalente types AK1, MO465, SO4410
Zie ook ACH1
RMorg models FC4
Frank's datasheets FC4

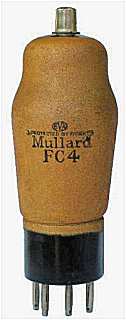

De Mullard octode FC4 uit 1934 is ontworpen als menglamp voor superhet ontvangers. De octode is zelfoscillerend, en heeft een variabele versterking. De dome-vormige ballon is voorzien van een gouden afschermlaag. De lamp werd geleverd met een B7 of een C huls.

De omhulling heeft een diameter van  mm en is, exclusief de pinnen van de C voet,  mm lang.

Aansluitingen

C 1 2 3 4 5 6 7 tc
? k,s h h g3,g5 g1 g2 a g4
B7 1 2 3 4 5 6 7 tc
? g2 g1 g3,g5 h h k,s a g4

Specificaties

Octode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 4 0.65 250 90 -1.5 1.6 2 1,600,000 0.6
