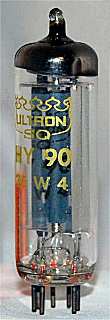

De HY90 is een enkelvoudige gelijkrichter in miniatuur uitvoering uit 1951. Deze buis is oorspronkelijk ontworpen voor gebruik in 110 Volt sets waarbij de gloeidraden in serie zijn geschakeld. Tussen pin 4 en pin 6 kan een 6 tot 8 Volts indicatielampje (type 40 of 47, 150 mA) worden aangesloten, hierdoor wordt wel de maximale anodestroom gekort tot 60mA.

De maximale aan te sluiten capaciteit is 40 uF en de minimale serie weerstand bij 117 Volt is 15 ohm.

De glazen buis heeft een diameter van 18 mm en is, exclusief de pennen van de B7G voet, 58 mm lang. Philips gebruikte hiervoor de type code 3r.

Aansluitingen
