PCC89

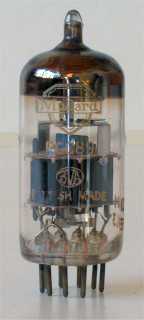

Mullard PCC89
Code OP, rev 1, Mullard Blackburn, dec 1969, wk 3
Merknaam Brimar, Mazda, Mullard
Equivalente types 4021, 7FC7
Zie ook ECC89, PCC84, XCC89
RMorg models PCC89
Frank's datasheets PCC89

Dit is een dubbele triode voor toepassing in tuners van televisie toestellen. Triode 1 is de sectie met geaarde kathode, deze heeft gescheiden uitgevoerde kathode aansluitingen. Triode 2 heeft in de cascade schakeling een geaard rooster. De buis is de opvolger van de PCC84 en heeft spanroosters.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 47 mm. De gebruikte Philips produktiecode is OP.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? k(2) g(2),s a(2) h h g(1) k(1)in k(1)out a(1)

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 7.5 0.3 90 -1.2 15 2,900 12.3 2
