PCF200


Philips PCF200
Code XK, rev 6, Heerlen, jan 1971, wk 2

Merk Adzam, EI, Mullard, Philips, Pope, Siemens, Standard, Telefunken, Toran, Tungsram, Ultron, Valvo, Zaerix
Equivalente types 8X9
Zie ook ECF200
RMorg models PCF200
Frank's datasheets PCF200

Deze combinatie triode-pentode uit 1964 is ontworpen voor gebruik in circuits van televisie toestellen met 300 mA serievoeding. De pentode functioneert hier als m.f. versterker, de triode als begrenzer en pulsversterker.

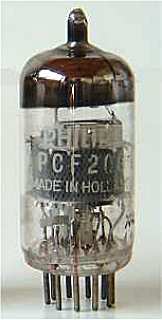

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de pinnen van de decalvoet, 48 mm lang. De gebruikte Philips produktiecode is XK.

Aansluitingen

B10A 1 2 3 4 5 6 7 8 9 10
? k(t) k g1 g3,s h h a g2 a(t) g(t)


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 8.5 0.3 160 135 -1.7 13 5.3   14 2.1
Triode Va mAa Vg ra gm Pdiss
? 170 8.5 -1 10,900 5.2 1.5
