PCF86

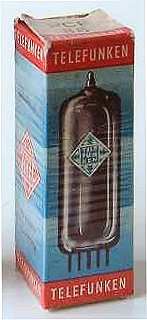

Doosje Telefunken PCF86

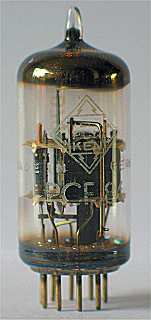

Telefunken PCF86


Merk Adzam, Brimar, Haltron, ITT, Mazda, Mullard, Philips, Pope, RSD, Siemens, Toran, Teonex, Tungsram, Telefunken, Valvo
Equivalente types 8HG8
Zie ook ECF86
RMorg models PCF86
Frank's datasheets PCF86

Deze combinatie triode-pentode uit 1961 is ontworpen voor gebruik als zelfoscillerende mixer in tuners van televisie toestellen met serievoeding 300 mA. De buis bleek eveneens voor vele andere toepassingen bruikbaar. De twee systemen hebben een gemeenschappelijke kathode.

De dunne glazen omhulling heeft een diameter van 20 mm en is, exclusief de pinnen van de novalvoet, 47 mm lang. De gebruikte Philips produktiecode is VU.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? k,g3,s g1 k,g3,s h h g(t) a(t) a(p) g2


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 8 0.3 170 150 -1.2 10 3.3 350,000 12 2
Triode Va mAa Vg ra gm Pdiss
? 100 14 -3 3,000 5.5 1.5
