PCL82


Doosje Pope PCL82




Pope PCL82
Code Z, nov 1969

Merknaam Lorenz, Mullard, Philips, Polam, Pope, RSD, Telam, Telefunken, Tesla, Tungsram, Ultron, Valvo
Equivalente types 16A8
Zie ook ECL82, PCL81, UCL82
RMorg models PCL82
Frank's datasheets PCL82

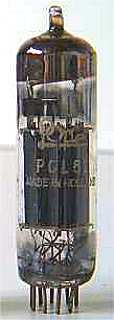

Deze combinatie triode-pentode uit 1955 is gebruikt in televisie toestellen als geluidsversterker, maar ook als frame oscillator en frame eindtrap. Met deze dubbele buis is het mogelijk om, gebruikmakend van een minimaal aantal externe componenten en minimale ruimte op de printplaat, een prima voor- plus eindversterker te realiseren.

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 70 mm lang. De gebruikte Philips produktiecodes zijn 7E en 3f.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g(t) k,g3,s g1 h h a g2 k(t) a(t)


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 16 0.3 250 250 -22.5 28 5.5 25,000 5.0 7 3.4 10%
Triode Va mAa ra gm Pdiss
? 100 3.5 28,000 2.5 1
