REN1004


Telefunken REN1004


Telefunken REN1004

Merknaam Telefunken
Equivalente types 354VX, A5004, AR4100, DN404, DW402, DW3020, DW4023, E438, LW4100, MHF, TE38, S440, RV490, RS2512, RS4238
Zie ook
RMorg models REN1004, REN1004W
Frank's datasheets REN1004, REN1004W

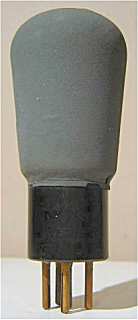

Deze triode voor gebruik in weerstandsgekoppelde l.f. trappen van wisselstroomontvangers is door Telefunken in 1928 ge´ntroduceerd. De lamp is soms voorzien van een gemetaliseerde afschermlaag.

Variant is de REN1004W. Deze heeft een B4-huls met twee zijaansluitingen voor de gloeidraad.

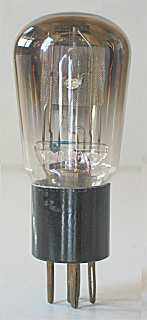

De glazen ballon heeft een diameter van 63 mm en is, zonder de pennen van de B5 voet, 123 mm lang.

Aansluitingen

B5 1 2 3 4 5
? a h h g k

Specificaties

Triode Vh Ah Va Vg mAa ra gm
? 4 1 200 -2.5 2.5 28,000 1.5
