4TH - TH4

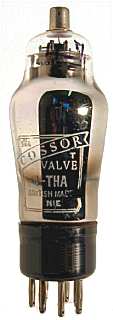

Cossor 4THA


Mullard TH4B

Merknaam Cossor, Mullard, Tungsram
Equivalente types A36, AC/TH1
Zie ook
RMorg models 4THA, TH4, TH4A, TH4B, TH4B
Frank's datasheets 4THA, TH4

Deze triode-hexode uit 1935 is door Mullard ontworpen als mengbuis met variabele steilheid. Het regelbereik loopt van -2 tot -20 Volt. De triode en de hexode hebben een gemeenschappelijke kathode.

Varianten zijn de TX4 (Tungsram), TH4A (1,5 A) en TH4B (1,5 A). Cossor maakte de 4TH, de 4THA en de 4THB.

De afgeschermde omhulling heeft een diameter van 46 mm en is, exclusief de pinnen van de C-voet, 128 mm lang.

Aansluitingen

C 1 2 3 4 5 6 7 tc
? k,s h h g2,g4 a(t) g(t),g3 a g1
Specificaties

Hexode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 4 1 300 70 -2 2.5 3.5 800,000 0.75 1.5
Triode Va mAa ra gm Pdiss
? 150 5 30,000 2 1
