UBC81

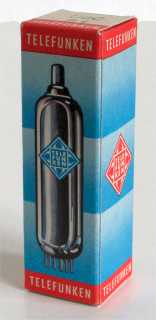

Doosje Telefunken UBC81

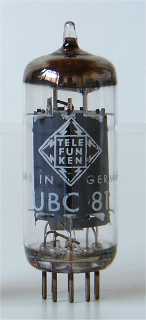

Telefunken UBC81


Merknaam Adzam, Haltron, Mazda, Mullard, Philips, Pope, Telefunken, Toran
Equivalente types 10LD13, 14G6, DH119
Zie ook EBC81, UBC41
RMorg models UBC81
Frank's datasheets UBC81

Dit is een noval buis uit 1956, een dubbeldiode-triode voor audio toepassing met hoge versterking. Deze buis was de opvolger van de UBC41, en is geschikt voor direct uit het lichtnet gevoede apparatuur.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 52 mm zonder de pinnen van de buisvoet. Philips gebruikte hiervoor de type code 0+.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a g k h h ad(1) s ad(2) ic

Specificaties

Triode Vh Ah Va Vg mAa ra gm
? 14 0.1 170 -1.6 1.5 42,000 1.65
