UCH21

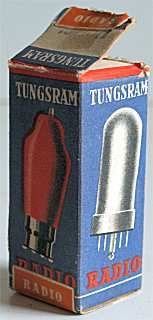

Doosje Tungsram UCH21

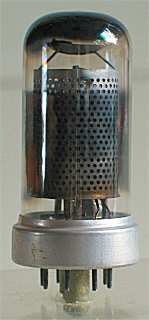

Tungsram UCH21

Merknaam Adzam, Dolam, Mullard, Philips, PWLR, RSD, Telam, Tesla, Tungsram, Valento, Valvo
Equivalente types UCH71
Zie ook ECH21, ECH71, UCH4, UCH5
RMorg models UCH21
Frank's datasheets UCH21

Dit is een vroeg voorbeeld van een geheel glazen constructie uit 1941. Deze triode-heptode mengbuis is ontworpen om rechtstreeks uit het lichtnet te worden gevoed via een serieschakeling zoals gebruikelijk in universele radiotoestellen.

De constructie van de elektroden wordt aan het oog onttrokken door de interne afscherming. De triode is apart opgesteld van de heptode en zorgt voor de oscillator spanning van 13 Volt top-top nodig voor de mixer. Vanwege de gescheiden opstelling en aansluiting kan de triode los gebruikt worden van de heptode, bijvoorbeeld de triode als fasedraaier en de heptode als h.f of m.f. buis. Een voorbeeld van dit gescheiden gebruik is te vinden in de Philips 204U radio.

De omhulling heeft een diameter van 26 mm en is, exclusief de pennen van de loctal huls, 56 mm lang. De gebruikte Philips produktcodes zijn 59 en NT, de weerstand van de gloeidraad is 33 ohm.

Aansluitingen

B8G 1 2 3 4 5 6 7 8 m
? h a a(t) g(t) g2,g4 g1 g3 h k,g5,s
Specificaties

Heptode Vh Ah Va Vs Vg mAa mAs ra gm
? 20 0.1 200 100 -2 3.5 6.5 1,000,000 0.75
Triode Va mAa
? 120 4.1
