UF41


Valvo UF41, code Nm

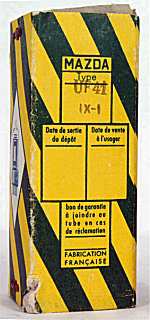

Doosje Mazda UF41

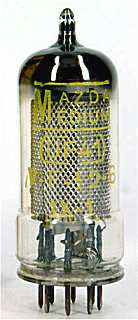

Mazda UF41

Merknaam Dario, Mazda, Mullard, Philips, Telefunken, Valvo
Equivalente types 12AC5
Zie ook EF41
RMorg models UF41, MUF41
Frank's datasheets UF41

Deze Philips rimlock buis uit 1947 wordt toegepast als een pentode met variabele versterking voor r.f. en m.f. versterkertrappen in ontvangers met serievoeding.

De glazen buis heeft een diameter van 21 mm en is, zonder de pinnen van de B8A voet, 52 mm lang. De gebruikte Philips typecode is Nm .

Aansluitingen

B8A 1 2 3 4 5 6 7 8
? h a ic ic g2 g1 k,g3 h

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 12.6 0.1 170 170 -2.5 6 1.75 1,000,000 2.2 2
