UF80

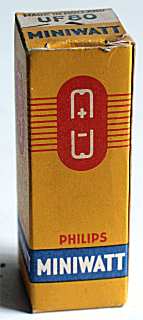

Doosje Philips UF80

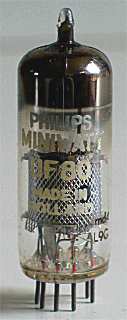

Philips UF80, code md, rev 4,
MBLE Brussel, jul 1959

Merknaam Amperex, Mullard, Philips, RFT, RSD, Siemens, Telefunken, Tungsram, Ultron, WF
Equivalente types 19BX6, F80U
Zie ook EF80
RMorg models UF80
Frank's datasheets UF80

De UF80 is een r.f./m.f. pentode uit 1951 voor serievoeding.

De buis heeft een diameter van 20 mm en is, exclusief de pinnen van de B9A voet, 58 mm lang. De gebruikte Philips productcodes zijn 0k en md.

Een professionele Siemens variant is de F80U.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? k g1 k h h s a g2 g3

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 19 0.1 170 170 -2 10 2.5 500,000 7.4 2.5
