UL41

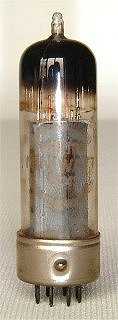

Philips UL41
Code 69, rev 6, jul, Denmark,  1951

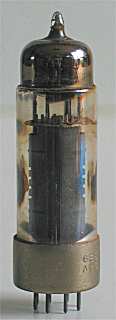

Philips UL41
Code NK, rev 2, Sittard

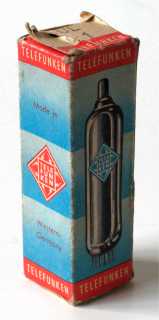

Doosje Telefunken UL41

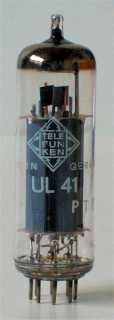

Telefunken UL41
PTT


Merknaam Mullard, Philips, Pinnacle, Telefunken, Tungsram, Valvo
Equivalente types 45A5, CV1977
Zie ook 6CK5, CV3889, EL41
RMorg models MUL41, UL41
Frank's datasheets UL41

De UL41 is een vroege all-glass eindpentode uit 1947.

Philips heeft een uitvoering van de UL41 gemaakt met verzilverde pinnen, type code ZC.

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de pinnen van de B8A voet, 66 mm lang. De gebruikte Philips produktiecodes zijn 69, NK , UA en ZC.

Aansluitingen

B8A 1 2 3 4 5 6 7 8
? h a ic - g2 g1 k,g3 h

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 45 0.1 170 170 -10,4 53 10 20,000 9.5 9 3.9 10%
