UL84

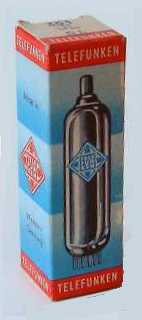

Doosje Telefunken UL84

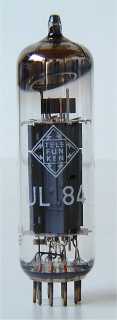

Telefunken UL84


Merknaam Ediswan, Euro Valve, Mullard, Philips, Polam, Pope, RSD, Siemens, Sylvania, Telam, Telefunken, Teonex, Tesla, Tungsram, Valvo, Zaerix
Equivalente types 10P10, 10P18, 45B5, 45BQ5, N119
Zie ook EL84, EL86, PL84
RMorg models UL84
Frank's datasheets UL84

Deze eindpentode is ontworpen voor gebruik in audio eindversterkers, en is in 1956 door Philips ge´ntroduceerd. De buis is geschikt voor relatief lage anodespanningen, en is in dit opzicht gelijkwaardig aan de EL86 en PL84.

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 68 mm lang. De gebruikte Philips produktiecodes zijn t6 en 5f, de gloeidraadweerstand is 65 ohm.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? ic g1 k,g3 h h ic a ic g2


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 45 0.1 170 170 -12.5 70 5 23,000 10 12 5.3 10%
