UY21

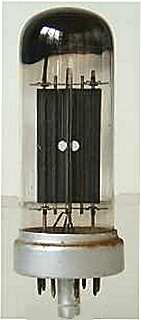

Tungsram UY21

Merknaam Philips, TeKaDe, Tungsram
Equivalente types
Zie ook UY11, UY1N
RMorg models UY21
Frank's datasheets UY21

Deze enkelvoudige gelijkrichter uit 1941 is een vroege all-glass constructie. Deze lamp is ontworpen voor serievoeding in universele ontvangers. De 100 mA gloeistroom maakt in deze toepassing directe 220V netvoeding mogelijk.
De maximale afvlakcapaciteit is 60 uF en de minimale serieweerstand dient 175 ohm te zijn. Bij 127 V is geen serieweerstand vereist. Het ontwerp is efficiŽnt vergeleken met dat van vergelijkbare octal lampen uit dezelfde periode.

De omhulling heeft een diameter van 26 mm en is, zonder de B8G pinnen en zoeknok, 75 mm lang. De door Philips gebruikte produktcodes zijn 58 en E3.

Aansluitingen

B8G 1 2 3 4 5 6 7 8
? h a - a - ic k h

Specificaties

Rectifier Vh Ah Va mAa
? 50 0.1 250 140
