VP4


Mullard VP4
Trade "Pentone" Mark, wk 43, 1934


Mullard VP4B
Trade "Pentone" Mark

Merknaam Mullard, Valvo
Equivalente types AF2, AS4125, CV1165, E447, FH4105, H4129D, HP2AC, HP4106, MT4110, MVSPen,  RENS1294, RS4347, T4700, TE47, VMP4
Zie ook
RMorg models VP4, VP4A, VP4A, VP4B, VP4C, VP4S
Frank's datasheets VP4, VP4A, VP4B, VP4S

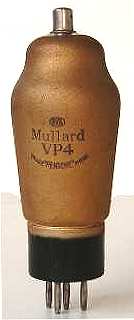

Deze h.f. penthode met variabele versterking voor gebruik in wisselstroomontvangers is door Mullard in 1933 geïntroduceerd. De ballon is voorzien van een goudkleurige, geleidende afschermlaag.

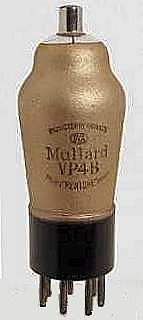

In 1935 kwam de opvolger, de VP4B met 7-pens voet. Deze buis heeft een zuiniger gloeidraad (0,65 A), en de topaansluiting is verbonden met het stuurrooster.

De glazen omhulling heeft een diameter van 48 mm en is, zonder de pennen van de B5 voet, 118 mm lang.

Aansluitingen VP4

B5 1 2 3 4 5 tc
? g2 h h g1 k a

Aansluitingen VP4B
B7 1 2 3 4 5 6 7 tc
? m a g3 h h  k g2 g1

Specificaties

Penthode Vh Ah Va Vs Vg mAa mAs ra gm
? 4 1 200 80 0 14 3 450,000 2.4
